무천공 용접부 검출 시스템

냉연 공장에서의 생산 공정 중 용접부 위치를 무천공으로 검출하고, 이를 관리하는 기기로써, 냉연공장의 PCM 라인에 설치되어, 선행 코일과 후행 코일의 무천공 용접부 위치를 On-Line 상에서 Real Time으로 검출하는 솔루션입니다.
냉연 코일의 용접부 위치 측정을 위하여 검출기, Local Panel, Monitoring System, 용접부 검출 Algorithm Software를 탑재한 전용의 processor로 구성되어 효율적인 용접부 검출을 지원합니다.

무천공 용접부 검출기

개요
냉연 라인에서 용접부를 검출하기 위한 무천공 용접부 검출장치의 무천공 용접부 검출기입니다.
Laser Line을 강판에 조사하여 변화를 감지, 천공 없이 검출하는 방식으로 Local Panel과 함께 사용됩니다.

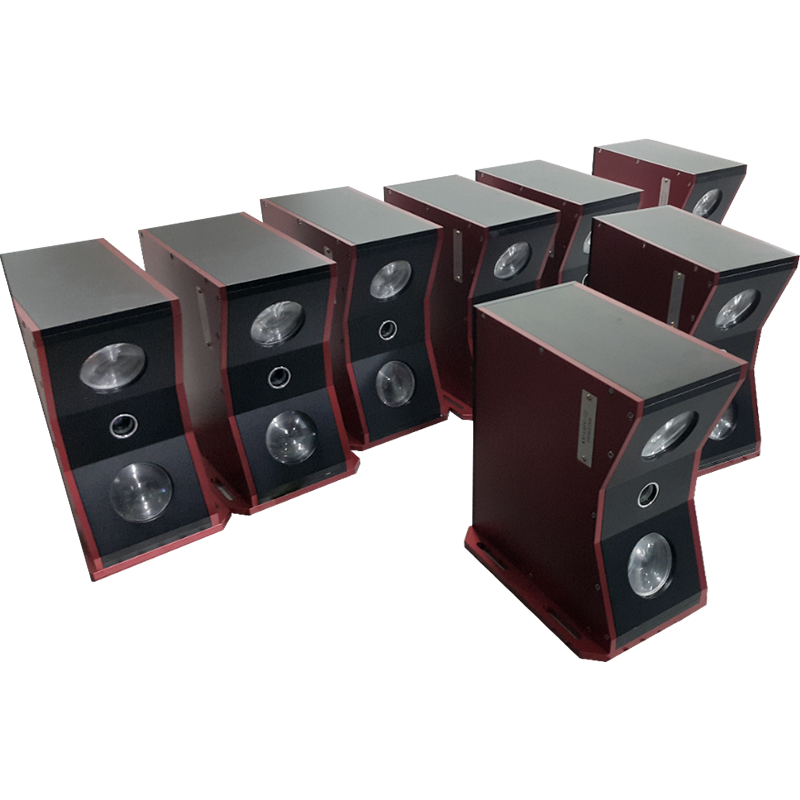

제품 사진

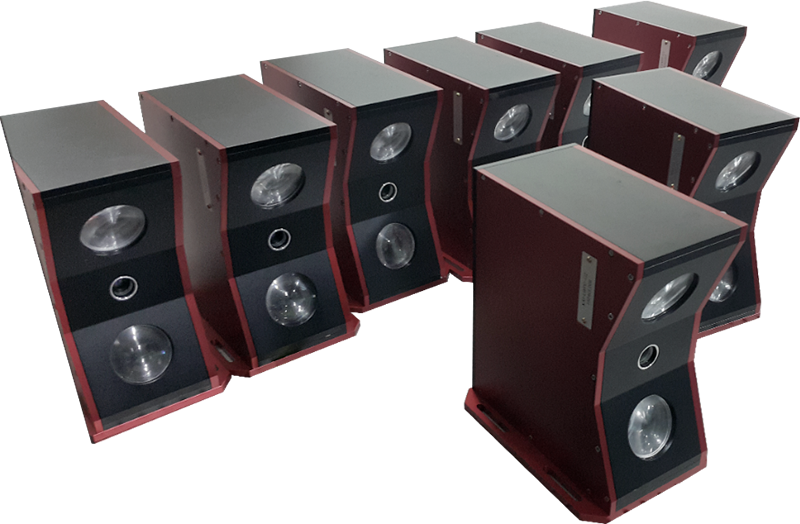

제품 외관
특징
- Laser Line 강판 조사 및 변화 감지
- 데이터 전송을 위한 방진 RJ45 Connector
- 9 VAC 양파 전력 사용 (Local Panel 출력 전원 사용)

사양

MODEL NO.	제품 사양	규격	적용 개소
KAI-LWPD-G2-XX	Input Voltage 9 VDC, Stand-Off Length 200mm, RJ45 I/O 2 Port for Local Panel Communication	W 316 × L 265 × H 148	G2PCM

※ 제조사의 사정에 따라 일부 구성이 변경될 수 있습니다.
