교정 장치

개요
자사 무천공 용접부 검출기를 Laser Line Align, Detector Array Align 및 Sample 신호를 확인하기 위한 장치입니다.
Linear Stage에 시편을 장착하여 현장에서 용접부 통과 상황을 Simulation할 수 있고, Line Camera를 장착하여 Laser Line의 두께, 기울기, 휘어짐 등을 데이터로 저장할 수 있습니다.
또 Touch 식 Display 장치를 탑재하여 Desktop과 같은 OS 환경에서 제공되는 자사 소프트웨어를 통하여 저장된 데이터를 확인 · 제어할 수 있습니다.
제품 사진

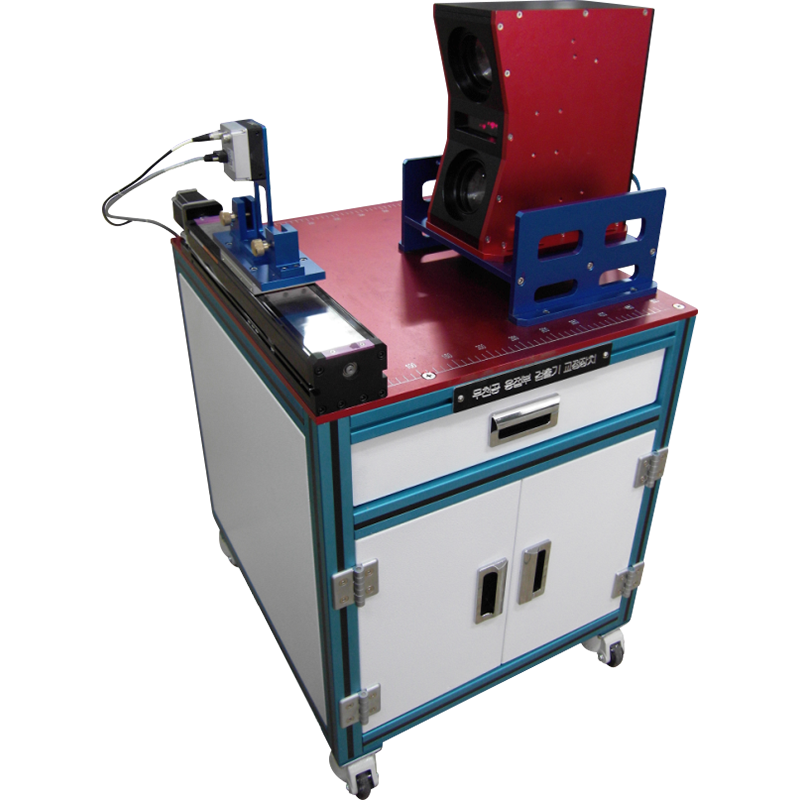

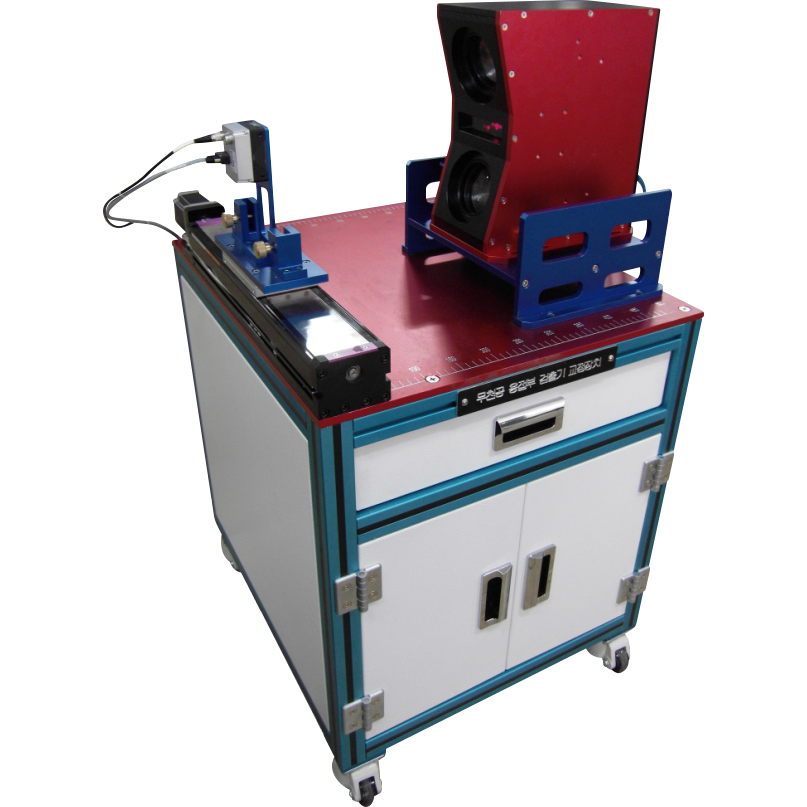

장치 외관

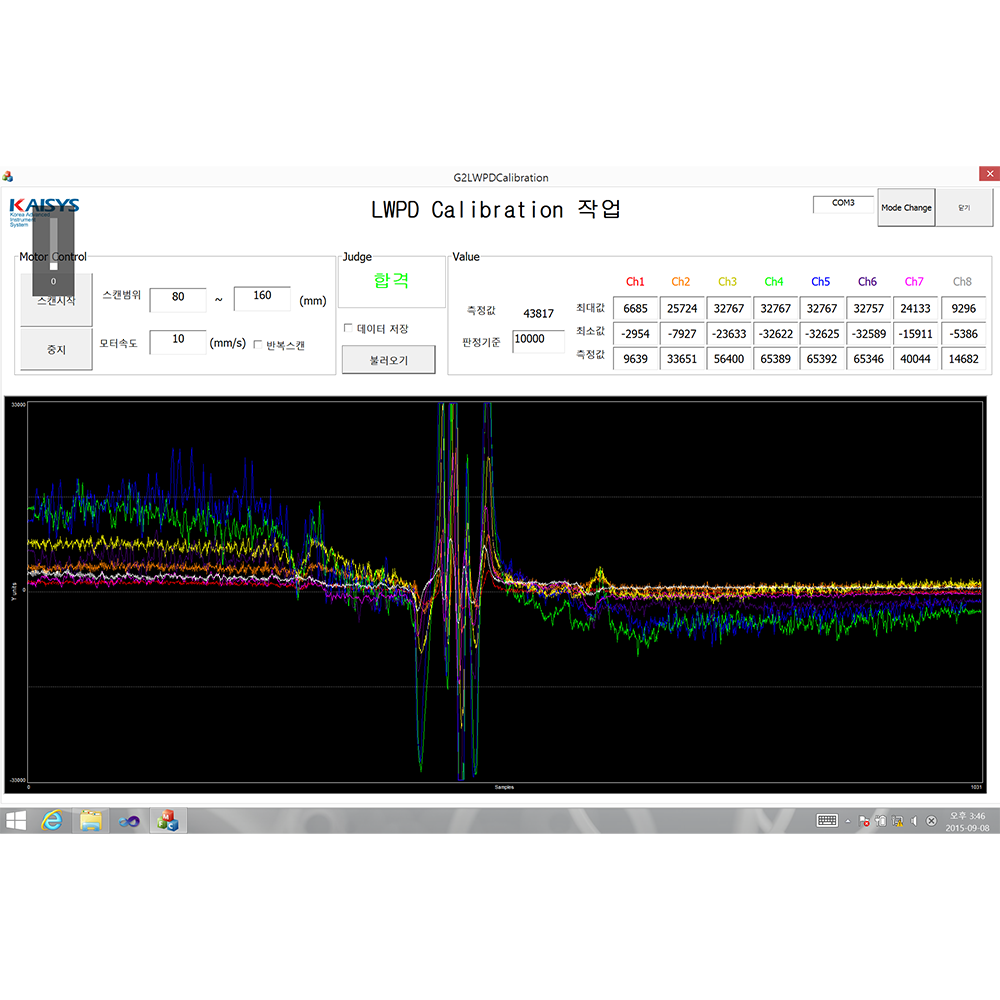

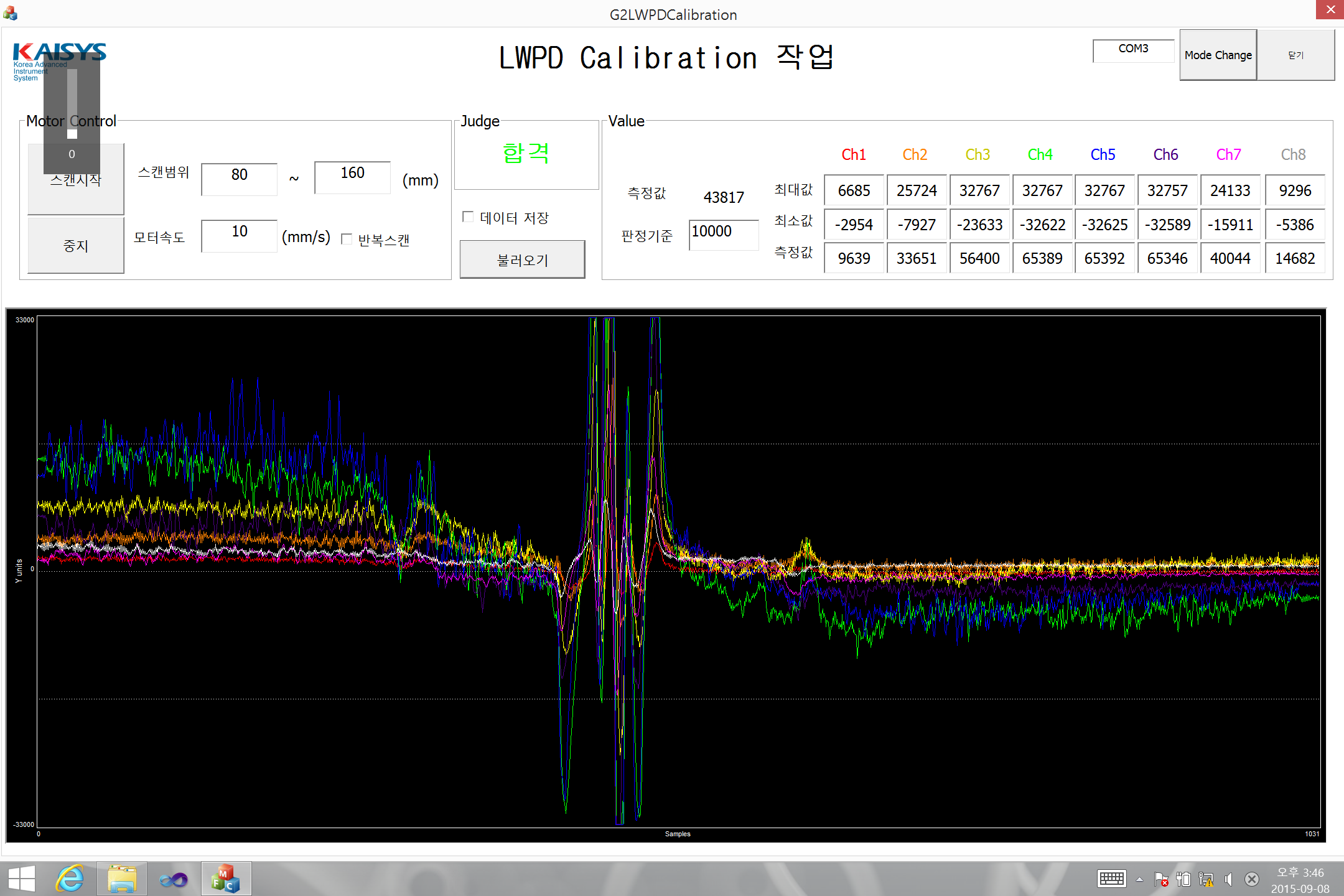

자사 소프트웨어 LWPD Calibration Mode
특징
- Touch 식 Display 장치 탑재로 Desktop OS 환경과 같은 UX(User eXperience) 제공(Win 8.1)
- Line Camera 탑재로 Laser 두께, 휨, 기울어짐 등을 데이터로 저장 및 확인 가능
- Linear Stage와 Servo Motor로 mm 단위의 정밀 Control 및 Laser Line 및 Signal 확인 가능
- 단상 220 VAC 전원으로 구동

MODEL NO.	제품 사양	규격	적용 사례
KAI-LWPD-CAL-200	10inch Display Device, Servo Motor, Linear Stage, Line Camera, LWPD Mount	W 640 × L 580 × H 1080.5	P2PCM G2PCM

※ 제조사의 사정에 따라 일부 구성이 변경될 수 있습니다.
